西门子TCU故障维修的描述

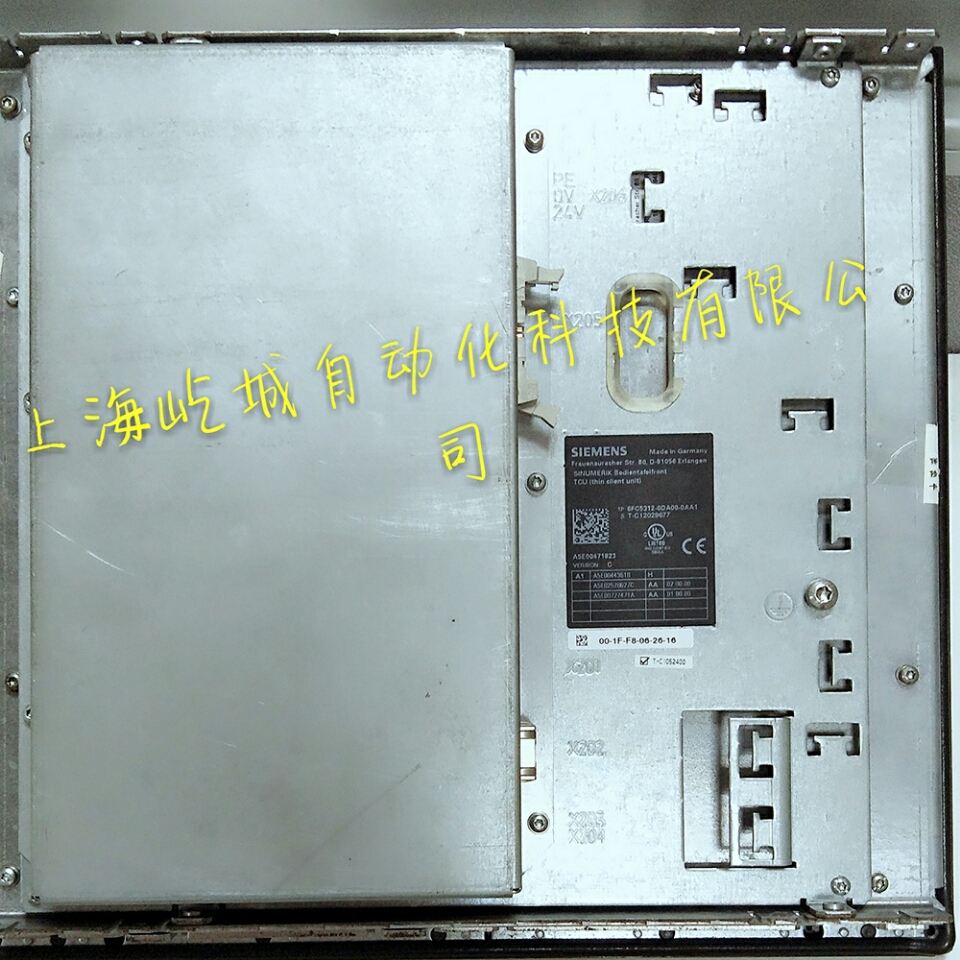

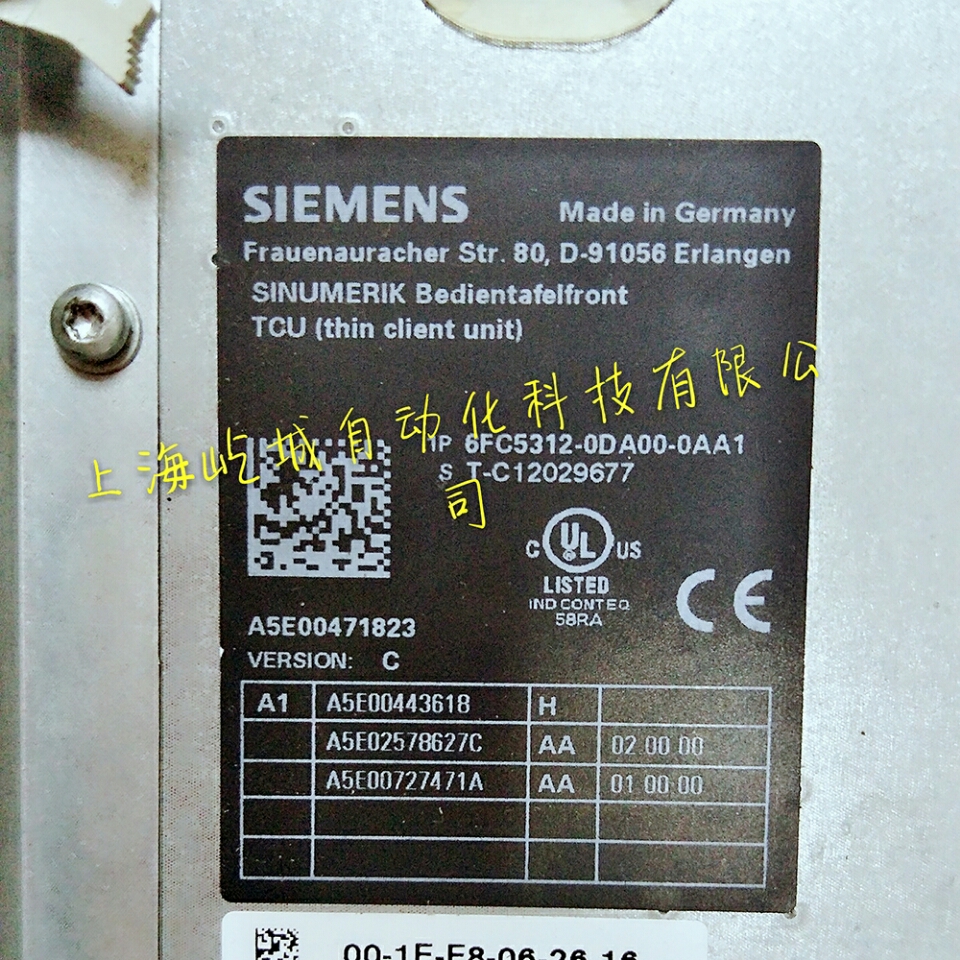

CU西门子6FC5312-0DA00-0AA1瘦客户机单元(TCU)

通过用于分布式安装的 SINUMERIK 瘦客户机单元(TCU),可以使操作员面板与 SINUMERIK PCU/NCU 或 SIMOTION P350-3 实现物理分离。为此,要将操作员界面复制到一个或几个操作员面板,每个面板带有一个 SINUMERIK TCU。

 在控制柜内采用防震型安装使用 5 个统一操作员面板,可实现大型机器的高效运行

 瘦客户机单元(TCU) 6FC5312-0DA00-0AA1

SINUMERIK TCU 通过工业以太网连接,并作为专用子网内的瘦客户机(通过 PCU/NCU 上的 DHCP 服务器)。

图:分辨率 640 x 480 至 1024 x 768,16 位色深

端口:2 x USB 1.1 用于鼠标与键盘的连接

工业以太网 10/100 Mbit/s

 SINUMERIK PCU/NCU/SIMOTION P350-3 和操作员面板之间通过工业以太网进行信号传输

易于安装和维修方便

集中式配置的 SINUMERIK PCU/SIMOTION P350-3 的功能性(例如,PCI 插槽的数量)。所有操作面板前端同时显示相同的工作屏显,并且可以从任何一个面板前端使用。瘦客户机的操作和直接连接至 SINUMERIK PCU/SIMOTION P350-3 操作面板前端上的操作具有相同的授权权限。在被动模式,操作面板显示为黑屏。

在主动式操作面板上,也可操作。激活功能使被动式操作面板也可以请求操作。

TCU 操作面板前端或者带有集成式 SINUMERIK TCU 的操作面板前端,和直接连接至 SINUMERIK PCU/SIMOTION P350-3 的操作面板前端可以实现组合操作。

至操作面板前端的距离由两个网络节点/接入点之间的距离确定(100 m/328 ft)。


订货号.

6FC5312-0DA00-0AA1

产品名称

瘦客户端(TCU)

输入电压

24 V DC

功率

28.8 W

防护等级 EN 60529 (IEC 60529)

IP00

额定湿度,EN 60721-3-3

Class 3K5 露点和冰点。低温 0 °C (32 °F).

相对湿度



· 储存

5 ... 95 % at 25 °C (77 °F)

· 运输

5 ... 95 % at 25 °C (77 °F)

· 使用

5 ... 80 % at 25 °C (77 °F)

周围环境



· 储存

-25 … +55 °C (-13 ... +131 °F)

· 运输

-25 … +55 °C (-13 ... +131 °F)

· 使用

0 … 55 °C (32 ... 131 °F)

尺寸



· 宽

260 mm (10.2 in)

· 高

265 mm (10.4 in)

· 长

40 mm (1.57 in)

大约重量

1.7 kg (3.75 lb)



 纯平操作员面板安装深度小,功率耗散小


  专业维修公司长期提供维修服务,维修快,质量好,技术团队强大,值得您依赖!想体验优惠的维修价格,
